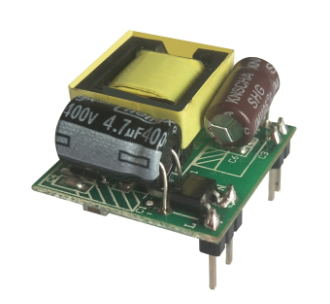

無論是在哪一個開關電源的設計當中，PCB板的物理設計是最后的重要環節。如果設計方法不正確，PCB可能會產生過多的電磁干擾，導致電源不穩定。

一、從PCB設計流程

建立元件參數，輸入原理網表，設計參數設置，人工布局，人工布線，驗證設計，review，CAM輸出。

二、參數設置

相鄰導體之間的距離必須符合電氣安全要求，為了便于操作和生產，間距應盡可能寬。最小間距應至少適合承受電壓。當布線密度低時，信號線之間的距離可適當增大。對于高、低電平差的信號線，應盡量縮短距離，增加間距。一般來說，線之間的距離應該設置為8mil。從襯墊內孔邊緣到印刷電路板邊緣的距離大于1mm，避免了印刷電路板在加工過程中的缺陷。當連接到襯墊上的電線很薄時，應將襯墊與電線之間的連接設計為一滴水，這有利于襯墊不易剝皮，但不易從墊子上斷開。

三、組件布局

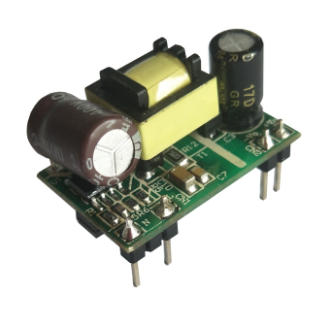

實踐證明，即使電路原理圖設計正確，印刷電路板設計不當，也會對電子設備的可靠性產生負面影響。例如，如果印刷電路板的兩條細平行線非常接近，就會形成信號波形的延遲，并在傳輸線的終端產生反射噪聲；由于不考慮電源和地線造成的干擾會降低產品的性能。因此，在設計印刷電路板時，應注意正確的方法。

通過用近似直流電流充電輸入電容器，濾波電容器主要用作寬帶儲能；同樣，輸出濾波電容器也用于存儲輸出整流器的高頻能量，同時消除輸出負載回路中的直流能量。因此，輸入輸出濾波電容器的端子是非常重要的，輸入和輸出電流電路只能分別從濾波電容器的端子連接到電源上；如果輸入/輸出電路和功率開關/整流電路之間的連接不能直接連接到電容器的端子上，則輸入或輸出濾波電容器將把交流能量輻射到環境中。
