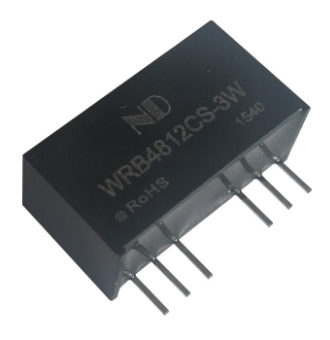

電源模塊是電子設備中必不可少的組成部分，它的主要作用是將電源電壓轉換成所需的穩定電壓，為設備提供電源支持。本文將介紹電源模塊的基本組成和工作原理。

一、基本組成

電源模塊一般由以下幾個部分組成：

（1）輸入濾波器：主要用于濾除輸入電源中的噪聲和雜波，確保電源的穩定性和可靠性。

（2）整流電路：將輸入電源中的交流電壓轉換成直流電壓。

（3）濾波電路：將整流后的直流電壓進行濾波處理，使電壓更穩定。

（4）穩壓電路：將濾波后的直流電壓進行穩壓處理，將電壓調整到所需的穩定值。

（5）輸出濾波器：對輸出電壓進行濾波處理，使其更加穩定、可靠。

二、工作原理

電源模塊的工作原理可以簡單地分為以下幾個步驟：

（1）輸入濾波器：輸入電源經過輸入濾波器的處理后，可以消除輸入電源中的噪聲和雜波。

（2）整流電路：經過輸入濾波器處理后的電源進入整流電路，將交流電壓轉換成直流電壓。

（3）濾波電路：經過整流電路處理后的電壓會有一些波動，濾波電路可以將這些波動消除，使得輸出電壓更加穩定。

（4）穩壓電路：穩壓電路將濾波電路輸出的電壓進行穩定處理，將其調整到所需的穩定值，以供電子設備使用。

（5）輸出濾波器：對穩壓電路處理后的輸出電壓進行濾波處理，以確保電壓穩定性和可靠性。

總之，電源模塊是電子設備中不可或缺的組成部分，它通過輸入濾波器、整流電路、濾波電路、穩壓電路和輸出濾波器等部分的組合，將輸入電源轉換成穩定的輸出電壓，為設備提供可靠的電源支持。
