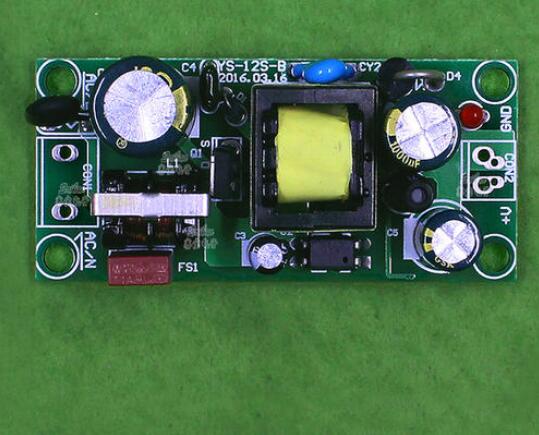

輸出工作電壓調整

對有TRIM或ADJ輸出腳位的模塊電源商品，可根據電阻器或電阻器對輸出工作電壓開展一定范圍之內的調整，通常調整范疇為±10%。

對TRIM輸出腳位，將電阻器的管理中心與TRIM相接，在全部+S、-S管腳的模塊中，別的兩邊各自接+S、-S。

沒有+S、-S時，將兩邊各自收到相對主路的輸出正負(+S接+Vin，-S接-Vin)，隨后調整電阻器就能。電阻器的電阻通常采用5～10kΩ比較適合。

對ADJ輸出腳位，分成鍵入邊調整與輸出邊節。輸出邊調整與TRIM腳位的調整方法相同。鍵入邊調整只有上漲輸出工作電壓，這時將電阻器的在其中一邊與管理中心相連，另一頭接鍵入web端地。

鍵入維護電源電路

通常模塊電源商品常有內嵌濾波器，能考慮通常電源運用的規定。假如必須更高規定的電氣系統，應提升鍵入過濾互聯網。能夠選用LC或π型互聯網，但應留意盡可能挑選較小的電感器和很大的電容器。

為了避免鍵入電源瞬態髙壓毀壞模塊電源，提議客戶在鍵入端接瞬態消化吸收二級管并相互配合保險管應用，以保證模塊在安全性的鍵入工作電壓范圍內。

以便減少共模噪音，能夠提升Y(Cy)電容器，通常挑選幾nf高頻率電容器。R為保險管，D1為維護二級管，D2為瞬態消化吸收二級管(P6KE系列產品)。

遙控器開/關電源電路

模塊電源的遙控開關實際操作，是根據REM端開展的。通常操縱方法有二種：

(1)REM與-VIN(參照地)相接，遙控器關閉，規定VREF<0.4V。REM傾斜或與+VIN相接，模塊工作中，規定VREM>1V。

(2)REM與VIN相接，遙控器關閉，規定VREM<0.4V。REM與+VIN相接，模塊工作中，規定VREM>1V。REM傾斜，遙控器關閉，即說白了“傾斜關閉”(-R)。
