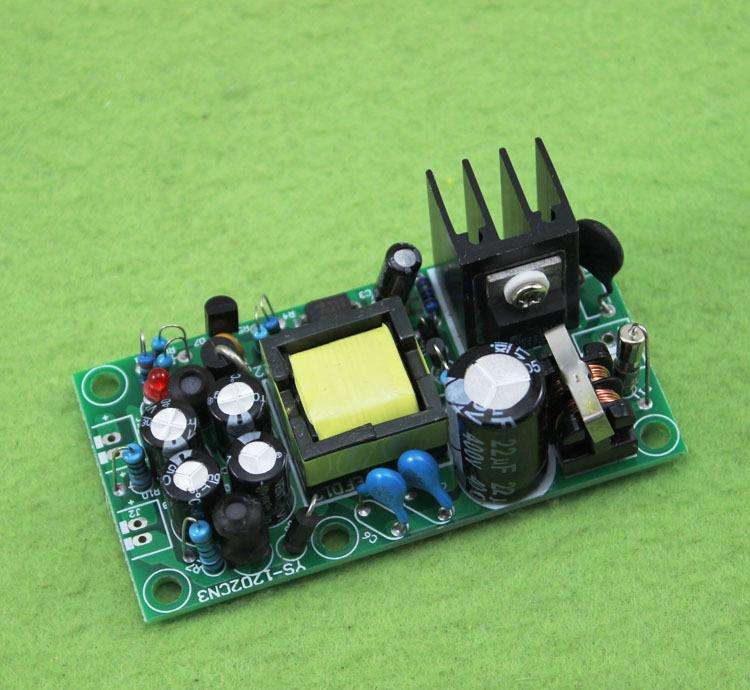

開關電源是各種各樣電子產品必不可少的構成，其特性好壞關乎電子產品的性能指標及可否能夠信賴地工作中。

因?yàn)殚_(kāi)關電源內部重要電子器件工作中在高頻開關情況，功率小，轉換率高，且容積和凈重只能線性穩壓電源的20%—30%，故現階段它已變成直流電源的主要產品。

故掌握打頭電源基礎原理，了解其檢修方法和機械故障，有益于減少電子器件機械故障檢修時間，提升本人設備維護管理專業技能。

1. 無輸出，保險絲管一切正常

這種情況表明開關電源未工作中或進到了維護情況。

首先要精確測量電源操縱集成ic的起動腳是不是有起動工作電壓，如果沒有起動工作電壓或是起動工作電壓太低，則要查驗起動電阻器和起動腳外接的元器件是不是走電，這時如電源操縱集成ic一切正常，則經上述查驗?zāi)軌蚩焖俨槌龀Ｒ?jiàn)故障。

若有起動工作電壓，則精確測量操縱集成ic的輸出端在啟動一瞬間是不是有高、低電平的跳變，如果沒有跳變，表明操縱集成ic壞、外場振蕩電路元器件或維護電源電路不太好，應先代用操縱集成ic，再查驗外場元器件;若有跳變，通常為電源開關管欠佳或毀壞。

2.保險管融斷

通常狀況下，保險管融斷表明開關電源的內部電源電路存有短路故障或過流的常見故障。

因?yàn)殚_(kāi)關電源工作中在高工作電壓，大電流量的情況下，直流電過濾和轉換振蕩電路在髙壓情況上班時間過長，工作電壓轉變相對性大。電力網工作電壓的起伏，浪涌都是造成電源內電流量一瞬間擴大進而保險管融斷。

重中之重應查驗電源鍵入web端整流二極管，髙壓過濾電解電容，電源開關功率管，UC3842自身 及外場電子器件等。檢查這種電子器件有沒有熱擊穿，引路，毀壞，燒糊，爆裂等狀況。

3. 有輸出工作電壓，但輸出工作電壓過高

這類常見故障通常來源于于穩壓管抽樣和穩壓管控制回路。在直流電輸出、取樣電阻、偏差抽樣放大儀如TL431、光耦、電源操縱集成ic等電源電路相互組成1個合閉的操縱環路，一切某處出難題就會造成輸出工作電壓上升。
